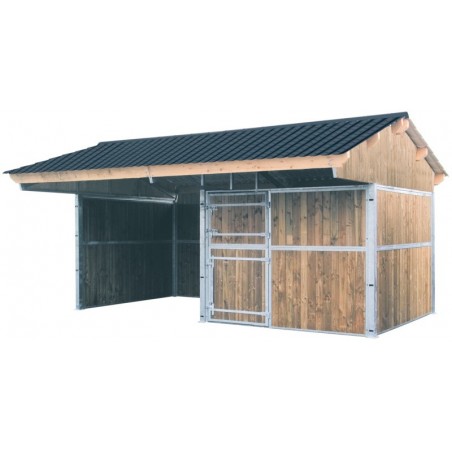

Uitbreiding weide-afdak dubbele helling La Gée

De uitbreiding voor weideafdak met zadeldak bestaat uit:

• 1 volledige dakbedekking naar keuze in alu-zink (2 beschikbare kleuren) of in vezelcement
• 1 spantconstructie bestaande uit 6 balken
• 1 tussenliggend spant
• 1 afwerkingspaneel voor de achterzijde in okoumé
• 1 volle houten scheidingswand voor de achterzijde
• 1 montageset met bevestigingsschroeven

Technische kenmerken van de dakbedekkingen

- dakbedekking in alu-zink dakpanpaneel, voorzien van een anticondenscoating. Patroon in dakpanvorm, lengte 350 mm en afstand tussen de tengellatten van 350 mm. Nokranden worden meegeleverd met de panelen. Bevestiging op de balken met zelfborende schroeven. Dakbedekkingsmodel verkrijgbaar in de kleuren antraciet en bordeaux.

- dakbedekking in zwarte vezelcement, rotbestendig en anticondens. Geprofileerde golfplaat met 6 golven met een steek van 177 mm. Nokranden worden meegeleverd met de platen. Bevestiging op de balken met houtdraadbouten, gegalvaniseerde plaatjes en felt­ring. Dakbedekkingsmodel verkrijgbaar in de kleur grafietzwart (zie optie met supplement voor transparante platen).

Technische kenmerken van de spantconstructies

De bekledingspanelen onder het dak van de topgevels en de achterzijde worden geleverd in behandeld hout, ruw en op maat gezaagd, klaar om te plaatsen en te beitsen. Ze zijn vervaardigd uit okoumé multiplex van 10 mm dik, buitengeschikt om bestand te zijn tegen weersinvloeden, met groefafwerking in lambriseringstijl voor extra esthetiek. Ze worden bevestigd op de gegalvaniseerde spanten en metalen kaders met zelfborende schroeven Ø 6,3 mm. De palen die voor de montage worden gebruikt, zijn vervaardigd uit rechthoek 50 x 100 mm, dikte 2,5 mm, in de fabriek voorgeboord. De bouten voor het samenstellen van de elementen hebben een bolle, niet-scherpe kop om uitstekende delen te vermijden. De balken 175 x 65 mm, in behandeld vurenhout, zijn stevig bevestigd op de gegalvaniseerde spanten met 4 houtbouten met bolle, niet-scherpe kop. De metalen spanten worden rechtstreeks in de palen geschoven en vastgebout en vormen zo, samen met de voorgevels en wanden, een perfect solide geheel. Het ontwerp van het tussenliggende spant zorgt voor vrije doorgang onder de luifel. Bovendien zijn deze uitstekende delen afgerond om elk risico op letsel te vermijden.

Technische kenmerken van een metalen spant

• Versterkingen en een langsbuis in koker 50 x 50 mm
• Hellingprofiel van het dak in rechthoek 100 x 50 mm
• 2 manchetten voor het inschuiven in de palen. Deze elementen worden vastgebout op de palen 50 x 100 mm.

Bij de latere montage van een uitbreiding is het noodzakelijk om de topgevel aan de zijde van de uitbreiding te demonteren en aan het uiteinde van het gebouw als afwerking te monteren.

Deze zal dan worden vervangen door het meegeleverde tussenliggende spant.

Dakhelling: 18° of 32,5%.

Geleverd als bouwpakket, zonder bevestigingsmateriaal voor verankering in de grond.

De uitbreiding kan niet afzonderlijk worden gebruikt. Het is noodzakelijk om minstens één weideafdak of een box met zadeldak te hebben.

Wij bieden een gamma weideafdaken met zadeldak evenals modulaire uitbreidingen.

Enkel compatibel met La Gée weideafdaken en boxen met zadeldak.
